등판능력을 결정하는 조건

1. 개요

등판능력이란 건설기계가 규정된 적재 상태 또는 공차 상태에서 언덕길을 올라갈 수 있는 능력을 말하며, 일반적으로 그 기계가 오를 수 있는 최대 경사각($\theta$) 또는 **경사도(%)**로 표시한다. 이는 건설기계의 엔진 성능, 접지력, 그리고 작업 안전성을 가늠하는 중요한 지표이다.

---

2. 건설기계별 등판능력 및 제동능력 기준

관련 법규(건설기계 안전기준에 관한 규칙)에 따른 주요 기종별 기준은 다음과 같다.

기종	등판능력 및 제동 조건	비고
불도저	① 기울기 **30도($^\circ$)**인 지면을 올라갈 수 있을 것 ② 기울기 30도 지면에서 정지 상태를 유지하는 제동 및 잠금장치 구비	무한궤도식 기준
굴착기	① 견고한 건조 지면에서 25%(무한궤도식 30%) 구배를 올라갈 수 있을 것 ② 위 경사면에서 정지 상태를 유지하는 제동 및 잠금장치 구비	100분의 25/30
기중기	① 견고한 건조 지면에서 25%(무한궤도식 30%) 구배를 올라갈 수 있을 것 ② 위 경사면에서 정지 상태를 유지할 수 있을 것	항만용 등 고시 기종 제외

---

3. 등판능력 결정의 역학적 조건

건설기계의 등판능력은 단순히 엔진의 힘만으로 결정되지 않으며, 다음의 요소들이 복합적으로 작용한다.

• 엔진의 여유 구동력: 주행 저항을 이겨내고 경사면을 밀어 올리는 힘
• 접지 마찰력: 지면과 바퀴(또는 궤도) 사이의 미끄러짐 없는 추진력 확보
• 기계의 자중 및 무게중심: 경사지에서의 전복 방지 및 접지압 분포

---

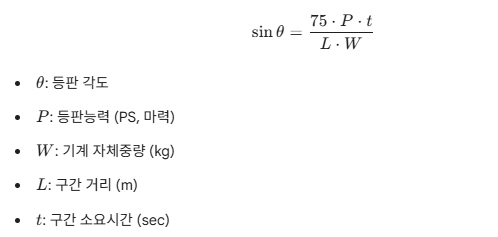

4. 트랙터의 등판능력 산출 공식

일반적으로 트랙터 등의 등판 성능을 수치화할 때 사용하는 관계식은 다음과 같다.



•



등판능력은 건설기계의 등판 성능뿐만 아니라 내려올 때의 제동 성능과 반드시 연계되어야 한다. 특히 무한궤도식 장비는 접지 면적이 넓어 경사지 작업에 유리하나, 급경사에서의 유압 시스템 보호 및 엔진 오일 공급 상태 등도 실제 현장 운용 시 중요한 결정 요소가 된다.

---

[참조 법령]

• 건설기계 안전기준에 관한 규칙 제13조: 기중기 등의 등판능력 및 제동장치 기준.
• 건설기계 안전기준에 관한 규칙 제31조: 불도저의 등판 및 제동 능력 규정.
• 자동차 및 자동차부품의 성능과 기준에 관한 규칙: 일반 주행 차량의 등판성능 기준.
